產品簡介
T型-內漲式管子坡口機，可對各種規格的管道端面進行坡口加工，也可對壓力容器，法蘭面進行切削加工，安裝和操作十分簡單。整機"T"字形的結構，設計巧妙，通過機械式漲緊機構在管道內壁定位安裝，是一種便捷的管道坡口加工工具，更是一種移動的管端坡口小機床，適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料坡口加工，廣泛應用于石油、化工、天然氣、食品、鍋爐、制藥、核電、場館建設等行業的管線安裝工程及管道搶修作業的現場。
產品特點
1、完全的冷切割，不改變管子材質；
2、管內徑安裝，整機"T"字形的結構；
3、可加工坡口形式："U"單"V"雙"V"及"J"型；
4、還可用于管內壁修復加工以及深孔加工；
5、加工范圍：內徑從12.5mm到330mm的不同規格管道，均可選型；
6、氣動或電動兩種驅動方式可選；
7、非標產品，可按需定制
加工功能：
1、管端內、外坡口；2、管端平口；3、鏜孔；4、法蘭面；5、密封槽
坡口類型：
技術參數：
型號規格 | 加工范圍 ID mm | 坡口壁厚 mm | 電機功率 kw | 最高轉速 rpm | |
電動 | 氣動 | ||||
ISY-80T | TCM-80T | Ф28-76 | ≤15 | 0.90 | 53 |
ISY-90T | TCM-90T | Ф36-90 | ≤15 | 1.43 | 50 |
ISY-28TN-1 | TCM-28TN-1 | Ф12.5-15 | ≤3 | 1.43 | 70 |
ISY-28TN-2 | TCM-28TN-2 | Ф15-20 | ≤5 | 1.43 | 70 |
ISY-28TN-3 | TCM-28TN-3 | Ф20-28 | ≤6 | 1.43 | 70 |
ISY-80TN | TCM-80TN | Ф26-79 | ≤15 | 1.43 | 70 |
SDC-120TN | TCM-120TN | Ф45-105 | ≤20 | 1.43 | 34 |
SDC-150TN | TCM-150TN | Ф60-170 | ≤20 | 1.43 | 34 |

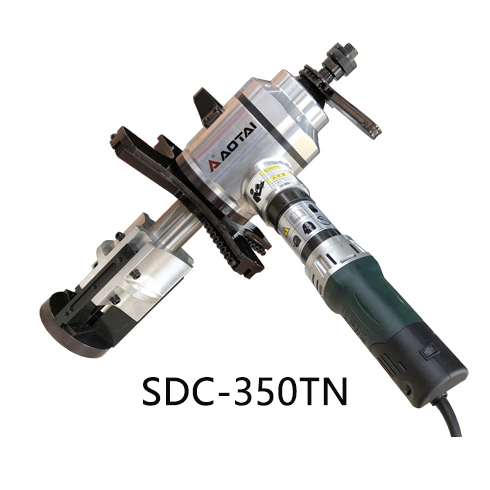

SDC-350TN | TCM-350TN | Ф150-330 | ≤20 | 1.43 | 14 |
相關技術參數僅供參考，不作為最終交貨標準
動力參數:
1、電動式：
能源供應方便，性能穩定，應用廣泛 ;電源要求：220-230V 1PH 50/60HZ；功率：0.71KW,0.9KW
2、氣動式：
安全防爆，性能穩定，便于維護；氣源要求：1500-2000L/min@0.63-0.8Mpa ；功率：1.1HP,2HP

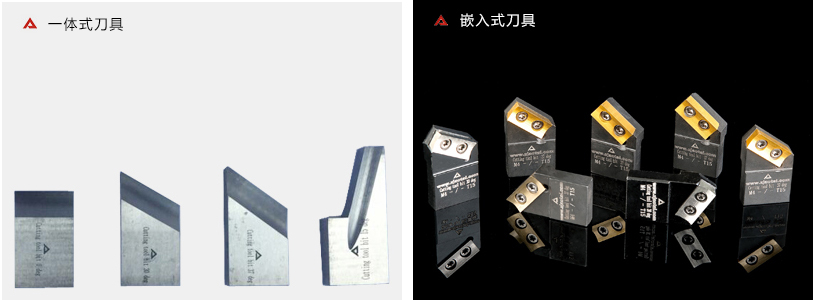

加工刀具：
1、一體式刀具（標配）
一體式設計，可通過磨刀，循環使用；材質：M42和 M35
2、嵌入式刀具（選配）
一種規格刀片，不同角度的刀托，無須磨刀，更高性價比；刀托材質：40Cr 刀片材質：金屬陶瓷或硬質合金
